Загрузка ОС и EFI

Первая лекция курса «Практическое использование Linux»

Задача загрузки Legacy BIOS MBR UEFI GPT ESP GRUB
Цель лекции: познакомиться с тем, как работает загрузка ОС, что такое UEFI и в чём его отличие от BIOS.

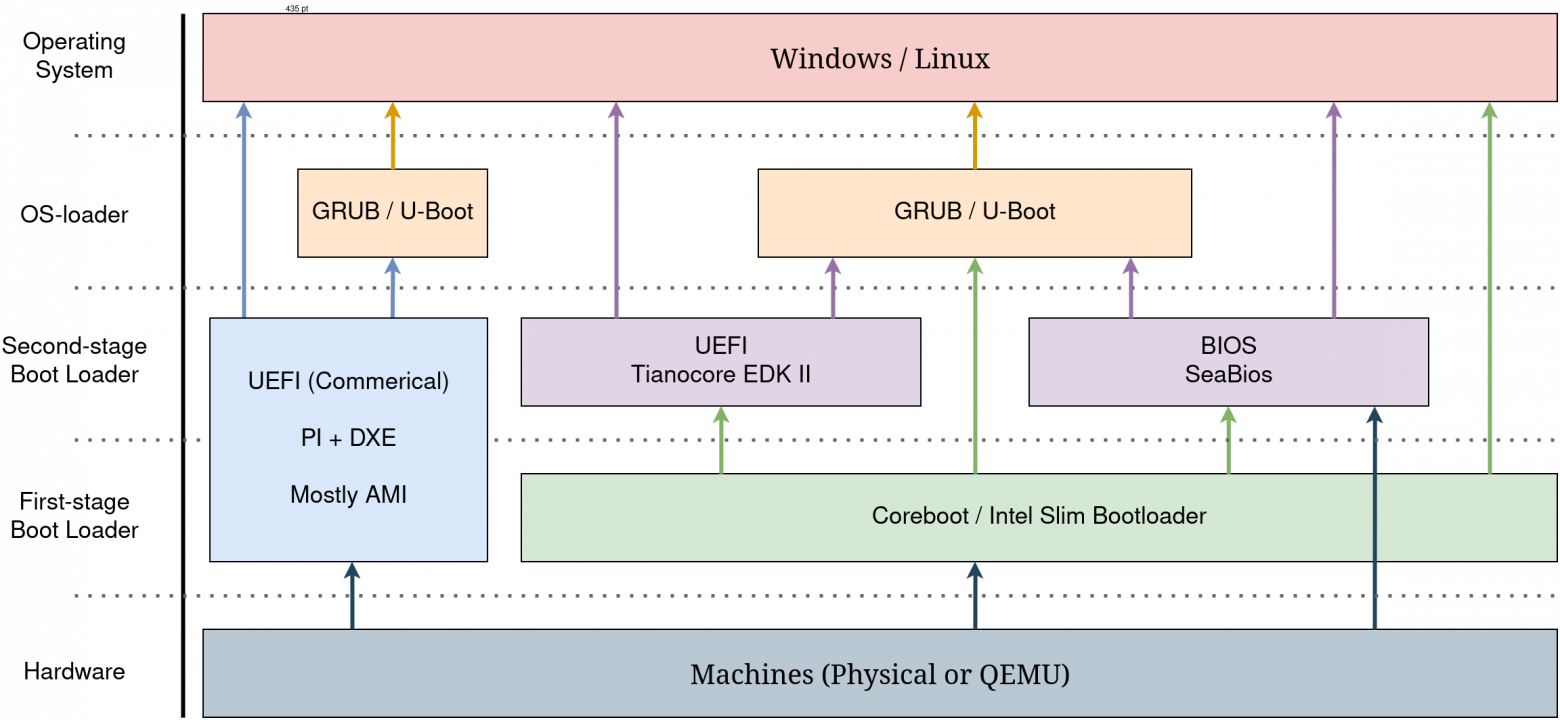

Загрузка ОС как задача

  • Начальная инициализация аппаратуры
  • Запуск кода из энергонезависимой памяти на плате
  • Поиск доступных вариантов загрузки
  • Выбор источника загрузки
  • Загрузка следующего компонента
  • Передача параметров запуска

Прошивка платформы и её роль

Свойства

  • Находится вне обычной файловой системы ОС
  • Доступна сразу после включения
  • Готовит базовую среду для запуска ОС

Задачи

  • Минимальная инициализация аппаратуры
  • Поиск источников загрузки
  • Запуск встроенного менеджера загрузки

BIOS

Legacy BIOS

  • Историческая модель загрузки IBM
  • Прошивка выбирает устройство, читает первый сектор и передаёт ему управление
  • Зависимость от архитектуры и исторических соглашений

MBR

  • Структура MBR
  • Первый сектор диска: начальный код + таблица разделов
  • Четыре записи фиксированного формата
  • Сигнатура корректного загрузочного сектора в конце
  • Extended/logical partitions — обход ограничения формата

UEFI — современная модель загрузки

Цели

  • Избавиться от жёсткой архитектурной зависимости
  • Улучшить масштабируемость legacy-схемы
  • Устранить legacy формата «сектор + прыжок по адресу»

Итог

  • Формализованная предзагрузочная среда
  • Стандартные сервисы и протоколы
  • Запуск EFI-приложений как файлов

Предзагрузочная среда UEFI

  • Менеджер загрузки
  • Переменные NVRAM
  • Работа с разделами и файловыми системами
  • Device paths
  • Стандартный способ запуска EFI-приложений

UEFI Boot Manager и boot variables

Общая идея

  • Загрузка задаётся не только содержимым диска
  • Часть конфигурации хранится в NVRAM прошивки

Boot variables

  • Boot#### — отдельные варианты загрузки
  • BootOrder — порядок перебора
  • BootNext — одноразовый выбор
  • BootCurrent — текущая запись
  • Timeout — время ожидания

GPT — GUID Partition Table

Проблемы Master Boot Record

  • Плохая масштабируемость
  • Ограниченное количество записей о разделах
  • Слабая защита от повреждений
  • Ограничения по размеру диска

Особенности

  • GUID как идентификаторы
  • Структурированные записи о разделах
  • Дополнительная система контроля целостности записей
  • Поддержка работы с, вообще говоря, любыми объектами

Структура записи GPT

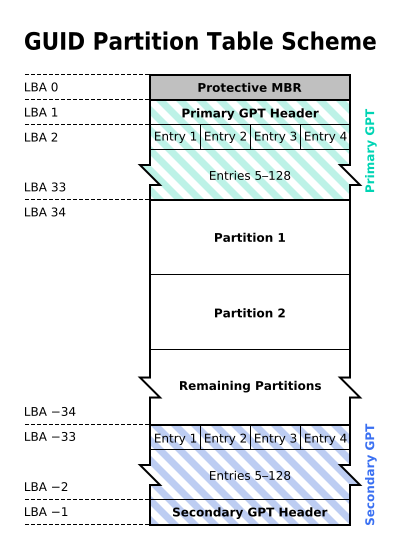

  • Структура GPT
  • Тип раздела
  • Уникальный идентификатор раздела
  • Начальный адрес
  • Конечный адрес
  • Атрибуты
  • Имя раздела

EFI System Partition

  • Специальный раздел, из которого UEFI запускает EFI-образы
  • Единая точка размещения файлов загрузки

Структура

  • Файловая система FAT (FAT32)
  • Каталоги EFI/...
  • Файлы загрузчиков
    • Ядро Linux с EFI stub

GPT описывает, что раздел существует.
ESP — это конкретный раздел с файлами.
Запись Boot#### указывает, какой файл на нём запускать.

GRUB

Зачем нужен

  • Выбрать ядро
  • Передать параметры
  • Загрузить initramfs
  • Поддержать разные сценарии загрузки

Почему удобен

  • Работает и с legacy BIOS, и с UEFI
  • Удобен для нескольких ОС
  • Даёт понятное меню выбора

Конфигурирование

  • /etc/default/grub — общие параметры
  • /etc/grub.d/ — сценарии генерации
  • grub.cfg — итоговая сгенерированная конфигурация

Можно ли обойтись без GRUB?

  • Да, в UEFI возможен прямой запуск ядра Linux
    • EFI stub позволяет ядру выглядеть как EFI-исполняемый образ
    • Ядро размещается на ESP
    • В NVRAM добавляется запись Boot####

Плюсы

Цепочка короче, меньше промежуточных звеньев.

Минусы

Меньше гибкости для управления несколькими ядрами и сложными сценариями загрузки.
